采用比澤爾或富士豪半封閉壓縮機，水冷冷凝方式。中溫：12-50HP；低溫：9-44HP ；雙級速凍：5-30HP。
貨號:
富士豪半封閉壓縮機水冷冷凝機組系列訂購 (最小量):
1付款:
出廠價原產地:
壓縮機（意大利）顏色:
藍色發貨港口:
廣州發貨周期：
15-25天產品概述：

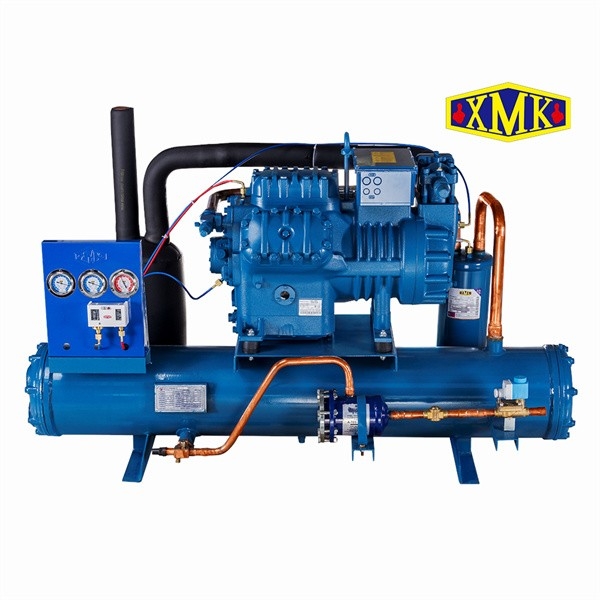

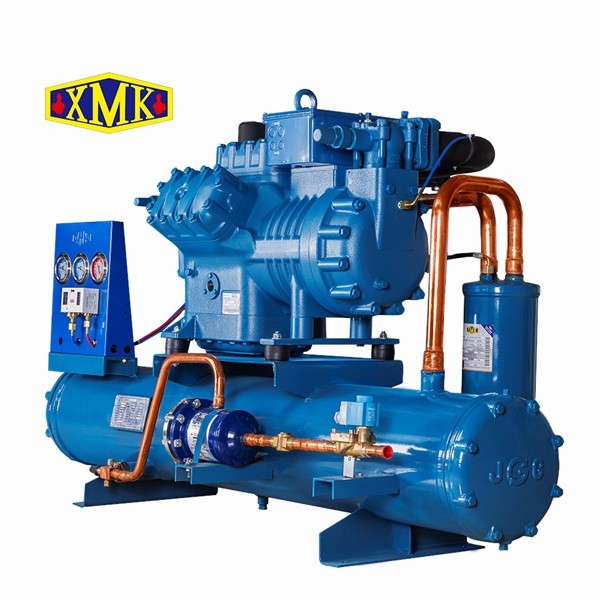

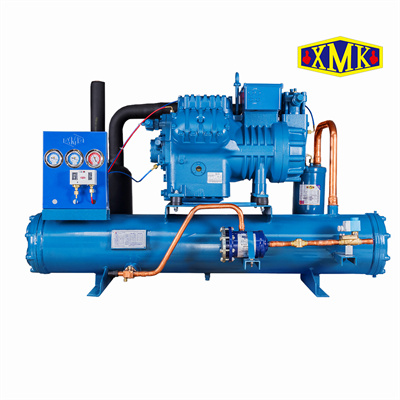

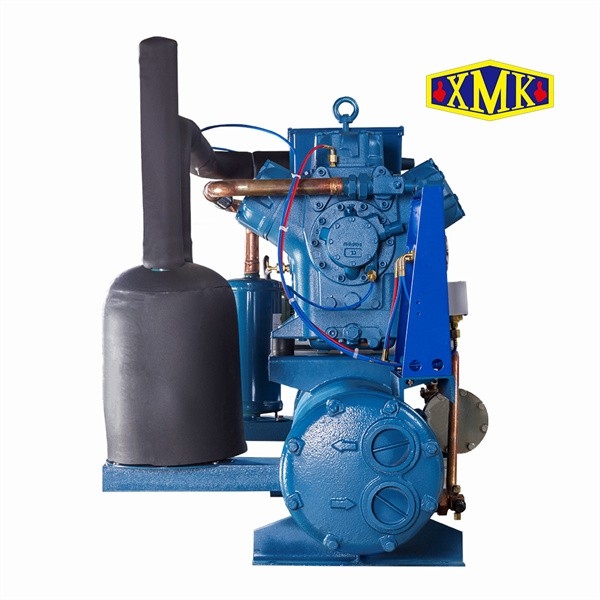

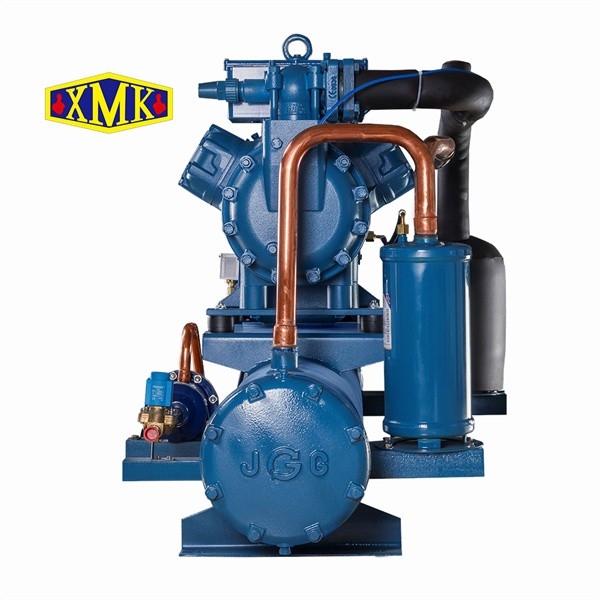

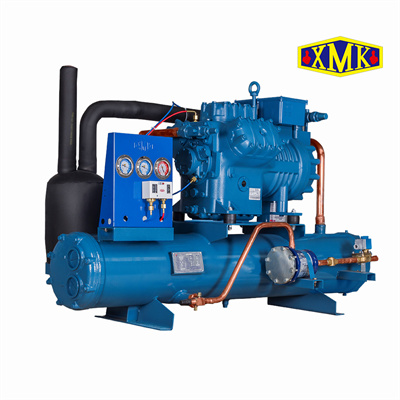

OUBS系列水冷冷凝機組具有如下特點：

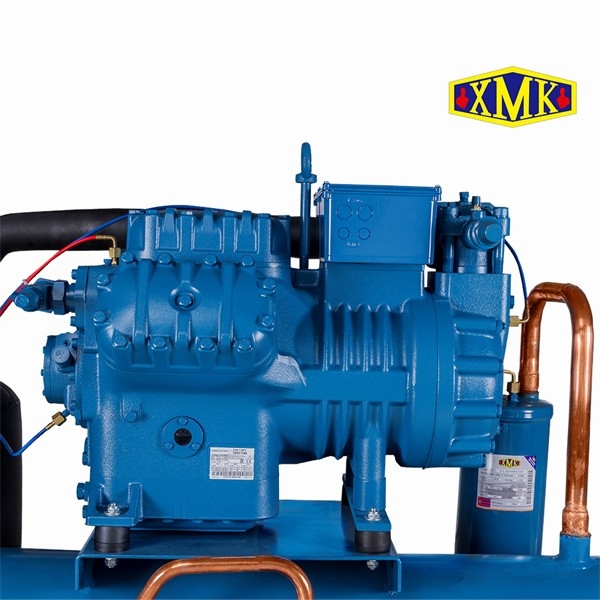

1、主機采用比澤爾或富士豪半封閉活塞式制冷壓縮機，質量好、可靠性高；

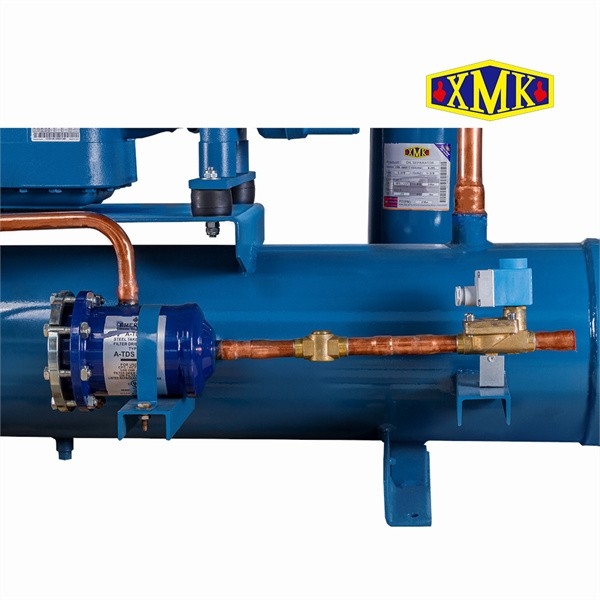

2、采用高效殼管式水冷冷凝器，冷卻效果好、冷凝溫度低；
3、水冷冷凝器與壓縮機及各種配件安裝在一個整體的機架上，結構緊湊、操作檢修方便；
4、產品系列全，適用溫度范圍廣，具有中溫、低溫及雙級速凍等應用設計，可滿足各種溫度應用的制冷設備使用；
5、可滿足R22、R404A、R507A、R448A、R449A等制冷劑使用
主要技術參數Technical Data
4.1.1中溫機組 Medium temp. units
機組型號Model | OUBS12MFY | OUBS15MFY | OUBS20MFY | OUBS25MFY | |||
電源Power supply | 3P/380V/50HZ | ||||||
適用溫度Applicable Temp. | -5℃~5℃ | ||||||
壓縮機 Comp. | 型號Model | S12-42Y | S15-52Y | S20-56Y | V25-71Y | ||
最大電流Max. I（A） | 22.4 | 32.4 | 38.4 | 43.5 | |||
制冷量/功率 Capacity/ Power (KW) | R22 | 蒸發 Evap. | -5℃ | 26.9/8.4 | 34.6/9.8 | 37.2/11.3 | 44.2/14.1 |
-10℃ | 22.5/7.7 | 28.4/9.0 | 30.8/10.4 | 36.7/12.9 | |||
-15℃ | 18.6/7.0 | 22.9/8.2 | 25.7/9.6 | 30.1/11.6 | |||
R404A/R507A | 蒸發 Evap. | -5℃ | 27.2/9.9 | 33.7/11.9 | 37.0/13.3 | 45.0/17.4 | |
-10℃ | 22.6/9.1 | 27.9/11.0 | 30.7/12.1 | 37.2/16.0 | |||
-15℃ | 18.5/8.2 | 22.9/10.0 | 25.3/11.0 | 30.5/14.5 | |||
冷卻水額定流量Water Flow（m3/h） | 7.5 | 9.0 | 10.0 | 12.5 | |||
吸氣接口Suction line（mm） | φ35 | φ42 | φ42 | φ54 | |||
供液接口Liquid line（mm） | φ22 | φ22 | φ22 | φ22 | |||
冷卻水接口Water connect（inch） | Rc2 | Rc2 | Rc2 | Rc2-1/2 | |||
尺寸 size | A（mm） | 1397 | 1397 | 1397 | 1647 | ||
B（mm） | 556 | 590 | 590 | 660 | |||
C（mm） | 807 | 807 | 807 | 880 | |||
安裝尺寸 Install a×b（mm） | 900×330 | 900×330 | 900×330 | 1000×330 | |||
機組型號Model | OUBS30MFY | OUBS35MFY | OUBS40MFY | OUBS50MFY | ||
電源Power Supply | 3P/380V/50HZ | |||||
適用溫度Applicable Temp | -5℃~5℃ | |||||
壓縮機 Comp. | 型號Model | V30-84Y | V35-103Y | Z40-126Y | Z50-154Y | |
最大電流Max. I（A） | 49.2 | 61.0 | 71.9 | 90.4 | ||
制冷量/功率 Capacity/ Power (KW) | R22 | Evap.-5℃ | 52.3/16.9 | 62.4/20.2 | 77.3/25.1 | 97.1/29.8 |
Evap.-10℃ | 43.3/15.2 | 52.2/18.5 | 64.4/22.8 | 80.2/27.6 | ||
Evap.-15℃ | 35.5/13.7 | 43.1/16.6 | 53.0/20.5 | 65.6/25.1 | ||
R404A/R507A | Evap.-5℃ | 52.6/20.4 | 65.5/26.5 | 80.0/28.6 | 98.7/35.5 | |
Evap.-10℃ | 43.7/18.5 | 54.3/24.2 | 66.0/26.3 | 81.0/32.4 | ||
Evap.-15℃ | 35.8/16.7 | 44.5/21.7 | 53.8/23.8 | 65.7/29.1 | ||
冷卻水額定流量Water Flow（m3/h） | 14.5 | 18.5 | 21.5 | 26.5 | ||
吸氣接口Suction line（mm） | φ54 | φ54 | φ67/φ54 | φ67/φ54 | ||
供液接口Liquid line（mm） | φ22 | φ22 | φ28 | φ28 | ||
冷卻水接口Water connect（inch） | Rc2-1/2 | Rc2-1/2 | Rc2-1/2 | Rc2-1/2 | ||
尺寸 size | A（mm） | 1647 | 1647 | 1647 | 1907 | |
B（mm） | 660 | 660 | 660 | 660 | ||
C（mm） | 880 | 880 | 939 | 939 | ||
安裝尺寸Install a×b（mm） | 1000×330 | 1000×330 | 1000×330 | 1200×330 | ||
備注：1）參數標定為冷卻水進水溫度30℃,冷凝溫度40℃;
Calibration of parameters for inlet temperature of cooling water at 30℃. Condension temperature is 40℃.
4.1.2低溫機組 Low temperature units：
制冷劑Refrigerant R404A/R507A
機組型號Model | OUBS08LFY | OUBS10LFY | OUBS15LFY/S15 | OUBS15LFY/V15 | ||
電源Power Supply | 3P/380V/50HZ | |||||
適用溫度Applicable Temp | -15℃~-30℃ | |||||
壓縮機 Comp. | 型號Model | S8-42Y | S10-52Y | S15-56Y | V15-71Y | |
最大電流Max. I（A） | 20.3 | 24.5 | 30.7 | 32.2 | ||
制冷量/功率 Capacity/ Power (KW) | 蒸發 Evap. | -20℃ | 14.0/7.5 | 17.1/9.5 | 19.1/10.2 | 23.4/13.3 |
-25℃ | 10.8/6.6 | 13.5/8.4 | 15.0/9.0 | 18.4/11.7 | ||
-30℃ | 8.6/5.7 | 11.0/7.2 | 12.1/7.8 | 14.9/10.0 | ||
-35℃ | 6.4/4.8 | 8.5/6.1 | 9.3/6.6 | 11.5/8.4 | ||
-40℃ | 4.6/4.0 | 6.3/5.1 | 6.8/5.6 | 8.4/7.0 | ||
冷卻水額定流量Water Flow（m3/h） | 3.7 | 4.5 | 5.0 | 6.5 | ||
吸氣接口Suction line（mm） | φ35 | φ42 | φ42 | φ42 | ||
供液接口Liquid line（mm） | φ16 | φ16 | φ16 | φ22 | ||
冷卻水接口Water connect（inch） | Rc1-1/4 | Rc1-1/2 | Rc1-1/2 | Rc2 | ||
尺寸 Size | A（mm） | 1139 | 1139 | 1139 | 1397 | |
B（mm） | 460 | 460 | 460 | 590 | ||
C（mm） | 742 | 742 | 742 | 880 | ||
安裝尺寸 Install a×b（mm） | 700×300 | 700×300 | 700×300 | 900×330 | ||
備注：1）參數標定為冷卻水進水溫度30℃,冷凝溫度40℃;Calibration of parameters for condension temp. is 40℃.
機組型號Model | OUBS20LFY | OUBS25LFY | OUBS30LFY | OUBS40LFY | ||
電源Power Supply | 3P/380V/50HZ | |||||
適用溫度Applicable Temp | -15℃~-30℃ | |||||
壓縮機 Comp. | 型號Model | V20-84Y | V25-103Y | Z30-126Y | Z40-154Y | |
最大電流Max. I（A） | 46.2 | 52.3 | 55.7 | 77.9 | ||
制冷量/功率 Capacity/ Power (KW) | 蒸發 Evap. | -20℃ | 27.0/15.2 | 33.6/20.0 | 40.3/21.8 | 51.8/28.6 |
-25℃ | 20.9/13.4 | 25.8/17.5 | 30.9/19.3 | 40.9/25.2 | ||
-30℃ | 16.6/11.5 | 20.3/14.9 | 24.4/16.6 | 33.2/21.6 | ||
-35℃ | 12.6/9.8 | 15.1/12.7 | 18.3/14.1 | 25.7/18.3 | ||
-40℃ | 9.2/8.1 | 10.8/10.6 | 13.2/11.7 | 18.9/15.3 | ||
冷卻水額定流量Water Flow（m3/h） | 7.5 | 9.5 | 10.5 | 14.0 | ||
吸氣接口Suction line（mm） | φ54 | φ54 | φ54 | φ67 | ||
供液接口Liquid line（mm） | φ22 | φ22 | φ22 | φ22 | ||
冷卻水接口Water connect（inch） | Rc2 | Rc2 | Rc2-1/2 | Rc2-1/2 | ||
尺寸 size | A（mm） | 1397 | 1397 | 1647 | 1647 | |
B（mm） | 590 | 660 | 660 | 660 | ||
C（mm） | 880 | 880 | 939 | 939 | ||
安裝尺寸 Install a×b（mm） | 900×330 | 900×330 | 1000×330 | 1000×330 | ||
備注：1）參數標定為冷卻水進水溫度30℃,冷凝溫度40℃;
